4机位精品录播主机(AV-WE4S)

AV-WE4S录播主机技术规格书

一、整机外观

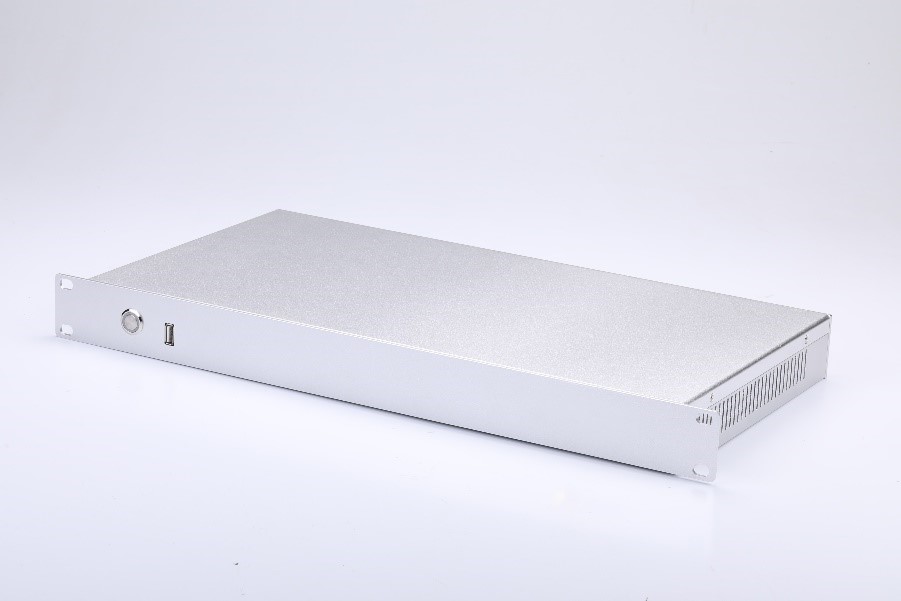

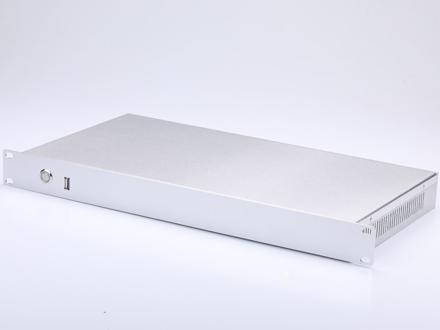

图1  录播主机整机外观

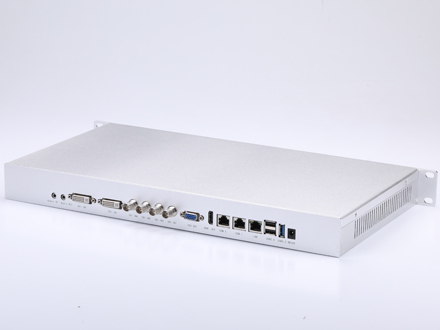

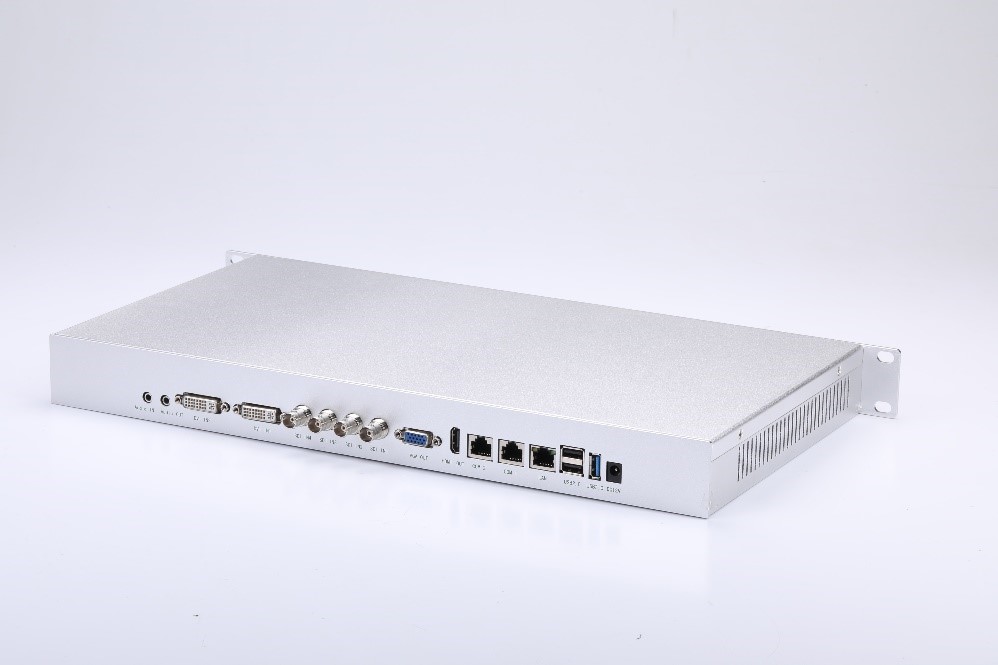

图2  主机后面板接口图

• 电源口： DC 12V 5A。
• USB3.0：用于视频本地拷出。
• USB2.0 1/2/3：连接USB外围设备使用，鼠标、键盘等。
• LAN: 千兆以太网接口。
• COM 1/2：RS232控制接口。
• HDMI OUT：本地直播输出。
• VGA OUT：本地导播界面输出。
• HD-SDI 1/2/3/4 ：4路SDI输入接口。
• DVI IN：教师电脑信号输入。
• AUDIO OUT :音频输出。
• AUDIO IN :音频输入。



二、详细参数

系统	操作界面	本地导播操作界面、B/S远程导播操作界面
	系统结构	一体化嵌入式Linux系统
视频	视频输入	4路HD-SDI，2路DVI
	视频输出	1路VGA，1路HDMI
	视频显示	单画面、画中画、双画面、三分屏、五分屏、多分屏
	视频直播	支持UDP、TS、RTMP协议
音频	音频输入	1个3.5mm音频双声道输入，可调节输入声音大小
	音频输出	1个3.5mm双声道音频输出，可调节输出声音大小
	音频编码	AAC-LC，H.264 HP
图像处理 及存储	视频录制格式	MP4、FLV（二选一）
	视频录制码率	512kbps~30mbps可调
	外网直播码率	512kbps~8mbps可调
	音频码率	128kbps
	数据存储	内置一块1T固态硬盘
通信接口	RJ45接口	2个RS-232控制接口，1个千兆网络接口
	USB接口	3个USB2.0接口，1个USB3.0接口
环境	工作电压	DC12V/5A（5.5*2.1*10mm）
	设备尺寸	标准1U设备，483*44*254mm

三、功能参数

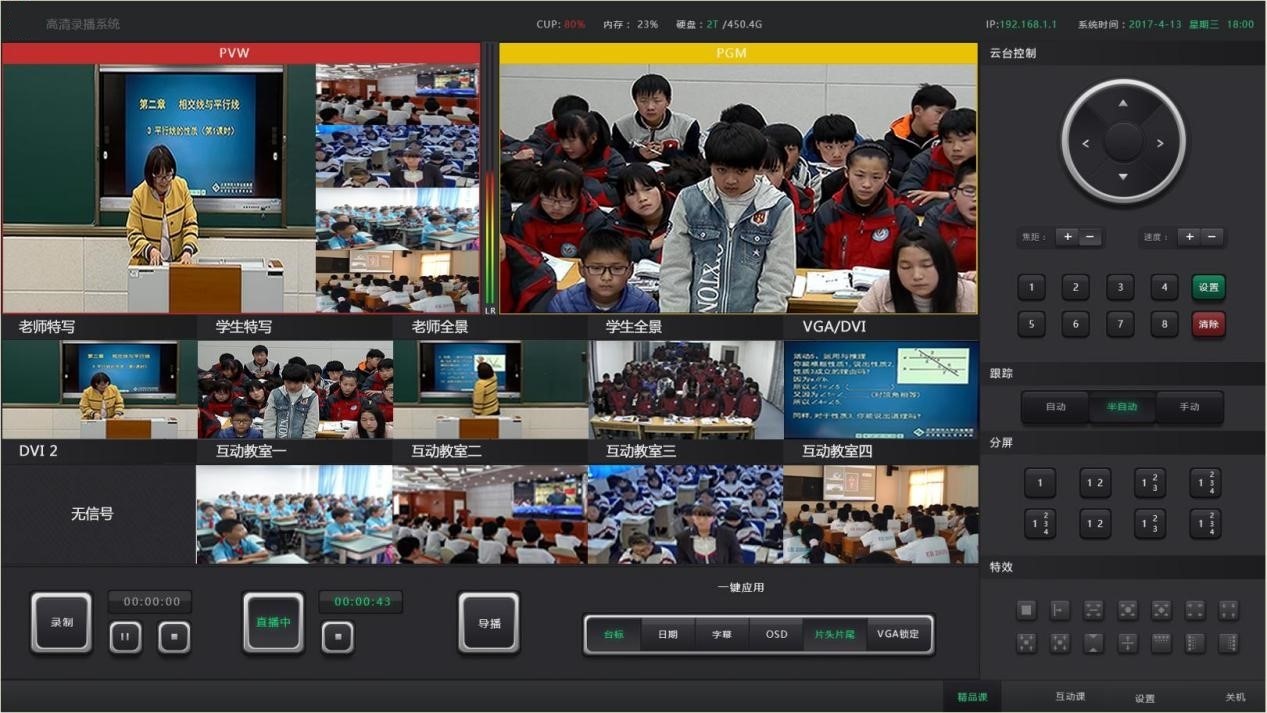

3.1、本地导播

• 录播主机提供导播输出画面（通过VGA接口连接显示器），在录播主机上可直接进行录播功能操作，同时内置远程导播模块，可使用电脑通过网络访问远程导播界面进行录播功能操作；
• 导播界面分为信号显示区，录播控制区和功能设置区，界面布局简洁清晰，提供良好的用户体验；
• 完成信号连接后，导播界面可自适应显示视频信号，支持不同分辨率的视频混合输入;
• 系统可接入4路高清视频,2路DVI画面；
• 互动模式时，主机教室支持双流互动，主机教室录播主机将主播画面和老师电脑PTT画面同步传输到听课教室，听讲教室在互动的同时支持将主讲导播视频，及老师授课PPT两路视频录制为课后的复习资料,支持互动导播全网直播；
• 每间录播主机都可定义为主讲教室或者听课教室，主讲教室和听课教室可以身份互换，主讲教室支持对听课教室音视频接入的控制权限；
• PGM主播窗口支持全屏、双分屏、画中画、三分屏、五分屏显示，并可对多分屏模式自定义画面布局和信号源，支持淡入淡出等十五种切换特效；
• 导播系统支持一键录制、暂停、直播功能，并单独显示录制和直播时长；
• 支持与跟踪系统对接，在录制过程中自动完成画面跟踪和切换，也可连接导播控制器实现手动切换和跟踪，还可在导播界面中实现上述功能；
• 支持电影模式和资源模式同步录制，资源模式下可在接入的信号中任选5路（最多）进行录制；
• 系统可录制MP4、FLV两种格式（任选其一）；
• 系统支持H.264视频编码协议和ACC音频编码协议，录制码率支持512Kbps—30Mbps（可调），外网直播码率支持512Kbps—8Mbps（可调），帧率支持25 Fps、30 Fps、50 Fps、60Fps；
• 系统内置rtmp直播服务器，支持200路直播并发，也可将直播流推送到第三方流媒体服务器；
• 系统支持双声道音频输入，音频码率支持128kbps，系统支持音频输入检测和音量调整功能，并在导播界面中显示音量大小；
• 系统支持字幕功能，并支持字幕预设功能（最多5条）；
• 系统支持课件预览功能；
• 可在系统界面中快速将课件拷贝至U盘（支持Fat32、exFat格式的U盘）；
• 支持对录播主机进行IP网络设置和测试
• 导播系统支持关机、重启操作；
• 系统可实时对主机和软件运行状态进行监测，包括CPU、内存、硬盘空间等；

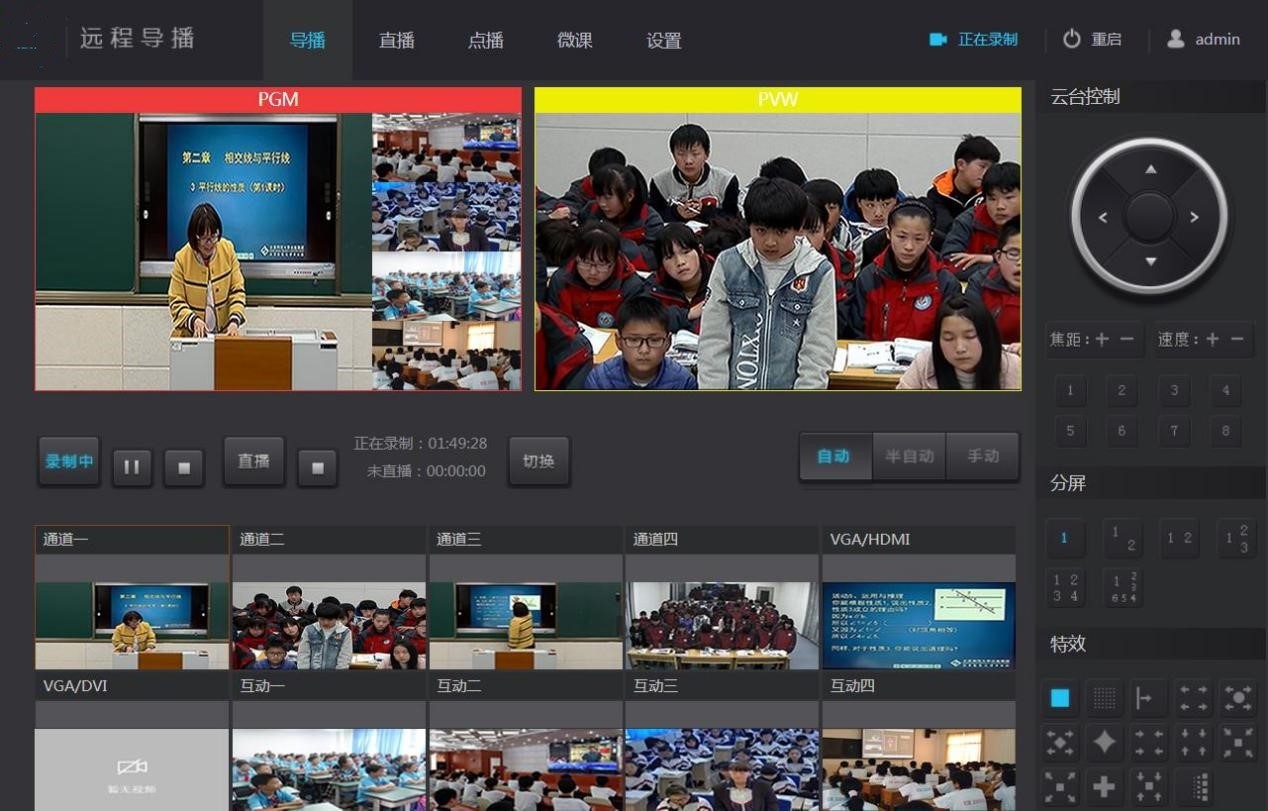

3.2、远程导播

导播系统

• 基于B/S架构，使用浏览器即可访问（chrome效果最佳），无需安装任何插件和客户端；
• 远程导播界面提供视频监看功能；
• 支持PTZ控制，提供四个预置位；
• 支持淡入淡出、圆形渐变等十五种切换特效；
• 支持一键录制、暂停、直播功能，并单独显示录制和直播时长；
• 支持手动和自动导播切换；
• 支持全屏、双分屏、画中画、三分屏、五分屏画面拼接操作；
• 支持对视频编码、音频编码、网络IP进行设置；
• 支持字幕功能，并支持字幕预设功能（最多5条）；
• 支持显示系统时间；
• 支持上传片头片尾、台标；
• 支持对直播、互动、跟踪进行设置；
• 支持定时开机关机、手动重启；
• 可控制系统访问人数，录课状态下支持1人、3人、7人、10人，空闲状态下支持1人、5人、10人、20人；
• 支持远程导播用户角色、权限、密码设置；
• 支持录播主机名称设定，在线网络升级维护；
• 支持搜索工具下载；


资源管理


• 系统在资源管理平台首页提供直播预览窗口；
• 资源管理平台支持视频管理、直播、点播；
• 视频按时间顺序排列，支持按时间进行检索，并可选择电影模式或资源模式课件进行预览，系统自动抓取第一帧作为封面；
• 系统可将录制完毕的视频上传至指定服务器，并可对课件进行删除、下载操作；



四、产品特点

• 高度集成 系统稳定

一体化嵌入式LINUX系统，带来更稳定的用户体验；单板卡设计，所有信号均在一体化板卡中进行采集、编码、录制、直播和存储，减少信号链路造成的信号衰减和维护成本，确保系统长期稳定运行；

• 操作简单 零培训

系统提供良好的用户体验，使用简单方便，界面简洁清晰，无需培训即可使用。系统提供图形化界面，四个录播常用按钮和八个系统设置功能均采用具备高识别度的图标，减少用户的误操作和记忆难度。

• 应用灵活

系统即可支持直接在录播主机上进行录播操作，也可通过网络实现远程录播控制，适应多种不同应用场景。

• 实时高清 无损输出

支持HDMI高清直播输出，零延时，无压缩，无损失，真高清，快速构建超高质量的教学观摩环境，给用户更好的视觉体验；也可为其他教学应用提供高质量音视频信号。

• 实时互动

系统内置实时互动模块，无需另外架设互动MCU即可实现多方互动，真正意义上实现一机多用，无需专业人士操作，轻轻一点即可连接互动。

• 高清直播 强悍专业

系统内置高性能直播组件，独有的流媒体优化技术，单台录播主机即可实现200路高清1080P直播，配合专业直播方案可实现万人级的大规模直播。

• 功能丰富 物超所值

系统提供录播、直播、互动、视频管理等功能。

• 零噪音 低功耗

整机功耗小于24W，无风扇结构设计，保障系统稳定运行的同时，完全杜绝噪声干扰。


五、 控标参数

1、 设备采用一体化嵌入式硬件设计，集成度极高，设备高度为1U；
★2、 视频输入接口：要求支持4路HD-SDI和2路DVI视频信号，投标时要求产品外观查验；
3、 视频输出接口：支持1路VGA输出和1路HDMI高清视频输出接口，分别支持本地导播画面输出和主播画面输出；
4、 视频编码格式：H.264 HP；音频编码格式：AAC；最高分辨率支持1080p60；
5、 编码码流：设备支持高低码流可调；
6、 支持1路千兆网接口，支持网络流媒体实时直播；
7、 音频输入输出：1路Line in接口，1路Line out；
8、 通讯端口支持2路RS232，3路USB2.0接口、1路USB3.0可快速进行U盘拷贝；
10、支持手动导播、半自动和自动导播三种方式。
★11.支持本地导播与远程导播两种导播方式；
12.必须支持flv和mp4两种常规格式，选择其中一种格式进行录制、支持电影模式、资源模式录制；
13.支持双分屏、三分屏、画中画、五画面等多种以上场景模式录制，支持字幕、课程信息、台标、片头片尾添加。
14.支持课件资源本地通过USB拷出；
★15、要求同品牌录播主机，无需平台支持，可实现音视频双向实时互动，本地授课教师视频及远端交互视频可录制为一个视频文件，无需后期进行编辑合成。至少支持1对4；                                                                                                                                               ★16互动模式时，要求主讲教室支持双流互动，主讲教室录播主机将主播画面和老师电脑PTT画面同步传输到听课教室，听讲教室在互动的同时支持将主讲导播视频，及老师授课PPT两路视频录制为课后的复习资料,支持互动导播全网直播；
★17、要求每间录播主机都可自定义为主讲教室或者听课教室，主讲教室和听课教室可以身份互换，主讲教室要求可对听课教室的音视频接入具有控制权限
★18、单台设备无需添加任何辅组设备要求可支持200路以上直播，资源平台或学校自有平台均可调用直播链接，进行大规模直播讲堂。                                          ★19、系统本身要求可实时对主机和软件运行状态进行监测，包括CPU、内存、硬盘空间等内容且要能在导播界面上显示。要求功能截图加盖公章。
17、远程导播平台内嵌录播主机，无需其它服务器支撑。导播平台集视频监视、视频切换、云台控制、音频调整、直播/录制、暂停、直播监视功能等控制。
★18、远程导播平台支持录播课件点播，下载。
★19、远程导播平台支持录播视频在线切片生成微课。要求功能截图加盖公章；
★20、录播主机可自定义开关机时间，进行自我恢复，可远程唤醒主机。通过远程导播平台可设置定时录制功能，一次性完成两周内的课程安排。
★21、远程录播中的微课系统支持对生成的微课资源按照年级、学科进行分类，同时支持条件检索。
