3SDI会议录播主机(AV-TM3SD)

AV-TM3SD是一款3机位录播设备，它采用性能更加强大全高清图像处理芯片。该设备支持3路SDI高清视频信号输入和1路VGA/HDMI信号选择性输入。...

全国热线4001626160

详情介绍

产品描述

概述

AV-TM3SD是一款3机位录播设备，它采用性能更加强大全高清图像处理芯片。该设备支持3路SDI高清视频信号输入和1路VGA/HDMI信号选择性输入。AV-TM3SD硬件接口丰富，同时兼容HDMI、VGA、3G/HD-SDI、3.5mm耳机接口、RJ45网口等国际标准接口，极大的满足了录播教室的不同环境应用,主要用于常态化录播课堂、会议、培训等场合。

产品特点

全嵌入式系统，结构精简，集数据采集、数据处理发布、管理于一体；只需要外接显示器、鼠标键盘就可以进行导录播操作。
支持多路视频的画面无缝切换、叠加、拼接等处理功能。
采用多接口设计，支持3G-SDI、HD-SDI、HDMI、VGA等不同视频信号源的输入；具有3路SDI接口自适应3G-SDI或HD-SDI高清视频信号输入、1路HDMI+1路VGA信号选择性输入。
支持2路高清视频输出：1路输出导播界面，1路输出直播图像。
音频接口支持2路音频（2路LINE-IN）同时输入；支持3路音频（2路LINE-OUT+1路3.5mm本地耳机监听接口）同时输出。

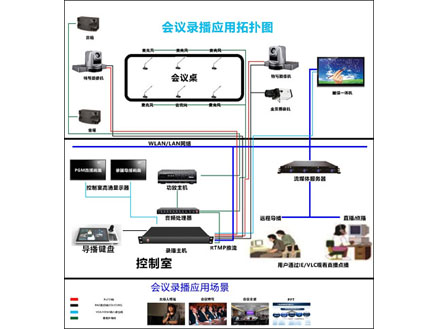

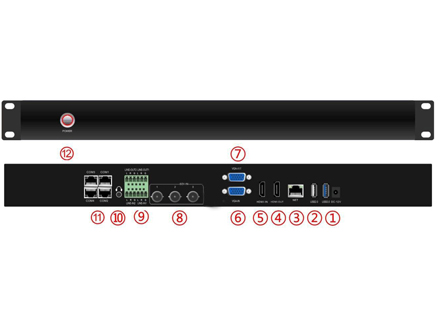

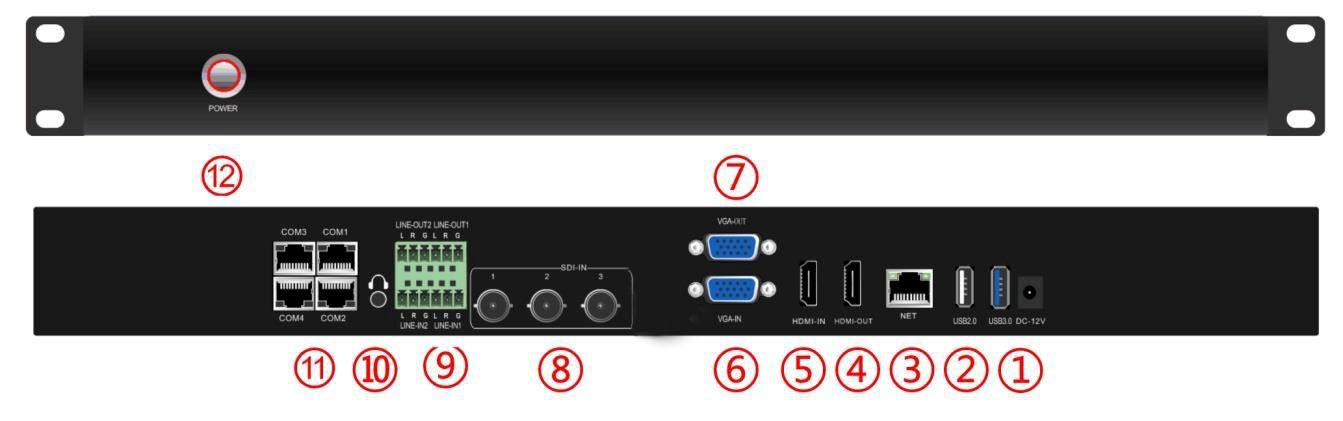

设备接口定义

名称	序号	数量	接口类型	用途
DC-12V	1	1	电源接口	用于设备外接电源
USB	2	2	数据接口	接鼠标、键盘、导播台、U盘等。
NET	3	1	千兆以太网接口	连接网络
HDMI-OUT	4	1	HDMI视频信号接口	输出录播直播图像
HDMI-IN	5	1	HDMI视频信号接口	接电脑、一体机等设备的图像输入
VGA-IN	6	1	VGA图像输入接口	接电脑、一体机等设备的图像输入
VGA-OUT	7	1	VGA图像输出接口	接高清显示器，显示录播导播界面
SDI-IN	8	3	视频信号输入接口	摄像机图像输入
LINE-IN	9	2	音频接口	接麦克风、调音台、音频处理器等设备的音频输入
LINE-OUT1	9	2	音频接口	录播主机音频的输出，外接音箱、功放、调音台等
3.5mm耳机接口	10	1	3.5mm音频接口	可接监听耳机，监听直播通道声音输出
COM1-4	11	4	4* RS485，2*RS232串口	接云台摄像机、导播台、中控等，自带12V电源输出，可供外接设备供电
电源开关	12	1		控制录播主机开关机

连线方法和说明

视频

摄像机视频输入为SDI接口，连接时需使用75-5视频线。
电脑或一体机输入接口为VGA或者HDMI，可二选一接入，录播主机不支持两路信号同时录制。
视频输出接口系统默认为VGA-OUT输出显示导播界面，HDMI-0UT输出直播画面。两者输出画面可定义，在系统设置内更改。

音频

音频输入和输出为绿色端子台接口，连接时需使用两芯带屏蔽音频线。L/R/G分别代表左、右、接地。
监听接口为3.5mm标准耳机接口。

通讯串口

录播主机共有4组串口（COM1-4），为RJ45接口，并可为外接设备提供12V供电。同时支持RS232和RS485通讯。RJ45接口从左至右依次为12345678针脚，对应顺序分别为：

4、USB接口

USB2.0接口和USB 3.0接口可以同时使用。

规格参数表

系统	操作语言	中文/英文
系统	系统结构	嵌入式Linux系统
视频	视频输入	3路SDI输入 + 1路HDMI/VGA信号选择性输入
	视频输出	1路HDMI + 1路VGA
	视频显示	支持单画面、画中画、画外画、2/3/4/6分屏
	输入最大分辨率	1080P@60fps
音频	音频输入	2路
	音频输出	3路
	音频编码	AAC
图像处理及存储	视频输出格式	MP4
	视频编码帧率	1～30fps
	视频码率	50kbps~40Mbps可调
	音频码率	8~420KB可调
	数据存储	标配1T SATA硬盘，最大支持4TB
通信接口	RS485接口	支持4组RS485接口
	RS232接口	支持2组RS232接口，RS232-3和RS232-4
	RJ45网络接口	1个802.3ab 1000Base-T千兆网络接口
	USB接口	1个USB2.0和1个USB3.0接口
功能	导播功能	视频预览/直播画面监视/视频切换/预直播画面监视/直播画面多分屏显示/双电影导播模式/片头片尾/特技效果/字幕、角标logo等
	录播功能	实时推流/同步录制/电影模式录像/资源模式录像/资源模式和电影模式同时工作/手动和全自动导播/一键开启推流和录像/本地通道回放/内置播放器/双导模式下两个电影模式同时工作
	软件升级	支持网络升级、RS232串口升级
	存储模式	支持内置硬盘、外接USB存储、NAS磁盘映射；支持USB导出；支持SAMBA共享下载；支持FTP下载、上传录像
	直播协议	标准RTMP协议，支持RTSP实时协议流，UDP组播流、TCP单播流
	网络协议	支持TCP、UDP、RTMP、RTSP、RTP、NFS、FTP、DHCP协议
环境	工作电压	直流12V
环境	设备尺寸	标准1U

标底参数：
（硬件）
1) ▲要求录播主机须采用嵌入式架构设计，不接受服务器和PC架构，确保系统稳定可靠，录制、直播、点播、导播、管理、存储、视音频编码等功能集成在一台主机内，不需配合编码盒使用。（投标需提供主机内部构造实物图片）。
2) ▲支持不少于3路SDI输入接口（每个接口自适应3G-SDI/HD-SDI信号）、1路HDMI输入接口和1路VGA输入接口，并且每个接口支持1080P60视频输入。
3) ▲支持不少于2路视频输出，1路VGA-OUT，1路HDMI-OUT，输出分辨率为1920*1080@60图像，输出内容可自定义为直播图像或导播界面，HDMI-OUT支持音视频同时输出。
4) ▲支持不少于2路音频输入和3路音频输出，其中1路音频输出为3.5mm耳机监听接口，可监听直播声音。
5) ▲通信和扩展接口：支持不小于2组RS232和4组RS485接口，可用于与其它控制系统无缝对接。支持1个802.3ab 1000Base-T千兆网络接口。支持1个USB3.0和1个USB2.0接口，用于外接USB设备（鼠标、键盘、U盘、移动硬盘等）。
6) ▲支持直流8-15V电源输入，4组DC-12V输出，可给外设设备供电，输出接口与RS232、RS485共用RJ45口。
7) 录播主机电源开关按键采用自锁技术，支持上电即开机。
8) ▲要求录播主机内置SATA接口，支持接入2.5英寸笔记本硬盘和固态硬盘和3.5寸硬盘，方便后期存储扩展（标准配1T）。支持USB3.0外接U盘和移动硬盘进行录像存储和拷贝。
9) ▲录播系统具有嵌入式低功耗环保优势，整机正常工作状态下功耗不超过30W。
10) ▲为保证视频录制音频效果，降低录播课室环境噪声，同时保证主机系统正常散热，要求采用无风扇散热设计。

（软件）
1) ▲提供本地导播和远程导播两种方式。本地导播：可直接在录播主机接入鼠标、键盘、显示器，进行本地导播，保证导播具有较好的实时性和流畅性，本地导播延迟小于150ms。远程导播：支持远程IE浏览器导播和客户端软件登录操作两种方式。
2) 视频H.264编码，标准的流媒体MP4文件格式；音频AAC编码，音视频同步录制。视频编码40Kbps～40Mbps可调，音频声道、采样率、位数、码率可调，最大支持码率420K。
3) ▲支持2/3/4/6分屏显示，提供9种以上布局模式。支持自定义布局方式。提供布局模式软件界面截图，并加盖厂家公章。
4) ▲提供3路摄像机画面和1路教师电脑画面和1路本地文件预览窗口，可直接使用鼠标点击预览窗口进行画面切换。
5) ▲应具有鼠标快速定位功能，通过鼠标点击快速定位拍摄区域。每个云台摄像机应至少支持12个预置位设置与调用功能。
6) ▲支持双导播模式（2个PGM通道），可同时手动导播2个电影模式通道、同时录像和推流，2个电影模式通道可分别选择不同的画面进行导播切换，方便记录不同的直播画面和推送给不同的人员观看直播画面。提供软件界面截图，并加盖厂家公章。
7) 支持电影模式、电影+资源模式两种录制模式。电影模式和资源模式录像可同时工作，用户可自定义选择需要资源录像备份的视频通道。
8) 支持一键启动录制，提供手动、半自动、全自动三种录制模式，并可任意切换。
9) ▲支持课程信息、字幕、片头、片尾信息、角标、时间OSD信息等插入功能，支持手动和自动字幕机发布字幕，以增强课件感染力。
10) ▲直播时支持断线自动重连功能。直播支持双码流推送，满足不同网络带宽用户的需求。
11) 提供20种以上切换特效，包括擦除、覆盖、淡进淡出等主流切换特效。
12) 支持FTP远程自动上传录像，录制停止后自动上传视频文件到FTP服务器。
13) 支持按照课程表编排定时录像，方便老师快速录制属于自己的精品课。
14) ▲支持录播主机参数配置的导入导出，方便用户统一维护和升级调试。
15) ▲支持用户自定义场景跟踪切换策略，方便用户根据自己的需要修改。提供软件界面截图，并加盖厂家公章。
16) ▲支持2台录播主机直接进行教学互动，无需外加视频会议设备或软件辅助。
